Estratégias Avançadas para Inspeção Industrial de Vazamento de Água: Identificação e Soluções
1- Introdução – Explorando o Universo do Caça Vazamento Industrial: Equipamentos, Processos e Técnicas de Referência
Caça vazamento industrial será o assunto da abordagem de nosso post de hoje. Antes de mais nada é um prazer recebê-los em nosso site e esperamos que esta matéria contribua com o aprendizado sobre as melhores técnicas de caça vazamento industrial. Desde equipamentos, processos, técnicas e boas práticas que mais são utilizadas por empresas de referência do mercado de caça vazamento em indústria.
2- Principais Técnicas de Caça Vazamento Industrial

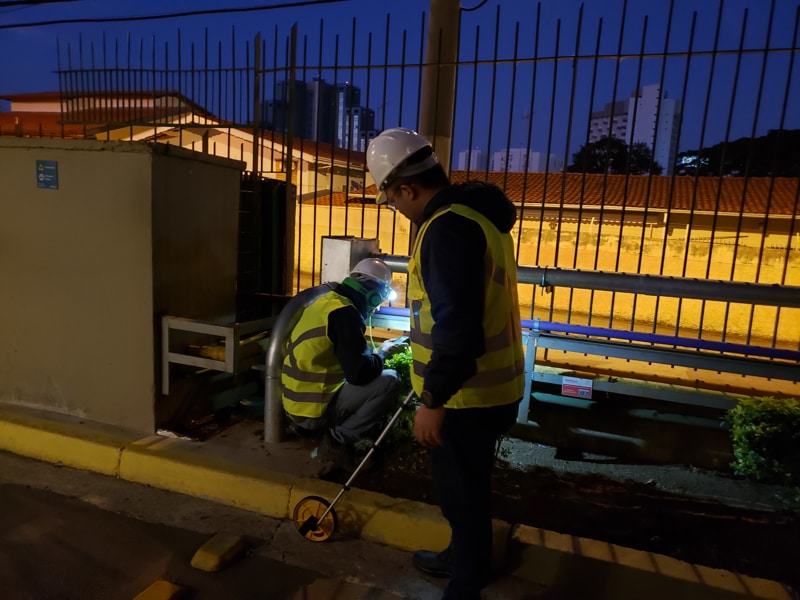

A princípio é muito comum pessoas acharem que todas as empresas prestadoras de serviços de caça vazamento residencial atuam também no mercado de caça vazamento industrial. Contudo, existe um vale muito extenso entre indústrias multinacionais e imóveis de pequeno porte tais como; casas, apartamentos, comércios, condomínios, etc. O maior desafio é entender todos os problemas a partir de sua caracterização, se é necessário tomar providências imediatas como ação de contenção, tanto para minimizar custos com desperdícios e principalmente danos severos, sejam nas estruturas físicas, móveis, máquinas, equipamentos, entre outros.

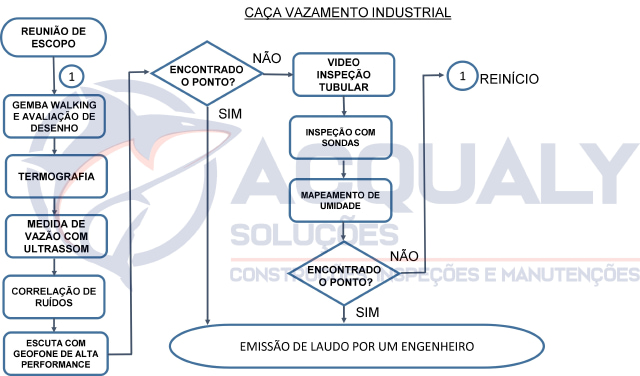

Segue abaixo um dos fluxogramas que utilizamos durante as inspeções de vazamentos nas indústrias. Obs: Tanto os equipamentos quanto os processos podem ser alterados, aumentados ou reduzidos, para facilitar e também se adequar com o cenário atual da inspeção.
Do mesmo modo, indústrias tem criado métodos de busca e seleção com o objetivo de qualificar fornecedores e prestadores responsáveis, com equipamentos de alta tecnologia, dominadoras de processos, equipes desenvolvedoras de trabalhos padrão, que pratiquem as melhores práticas, tenham uma equipe qualificada com engenheiros, técnicos e também foquem na perpetuidade do negócio, sempre considerando o custo x prazo x qualidade e compatibilidade de governanças entre o contratente e o contratado.
Da mesma forma podemos citar os principais equipamentos e algumas marcas que são utilizadas mundialmente. Deixamos claro que o intúito aqui não é fazer uma análise de tomada de decisão para aquisição de qualquer equipamento, muito menos recebermos qualquer vantagem em termos de marketing e propaganda para as marcas citadas. Assim também, todas as marcas reportadas abaixo foram testadas pela nossa equipe e são utilizadas pela nossa empresa, Acqualy Soluções. Seguem os equipamentos:

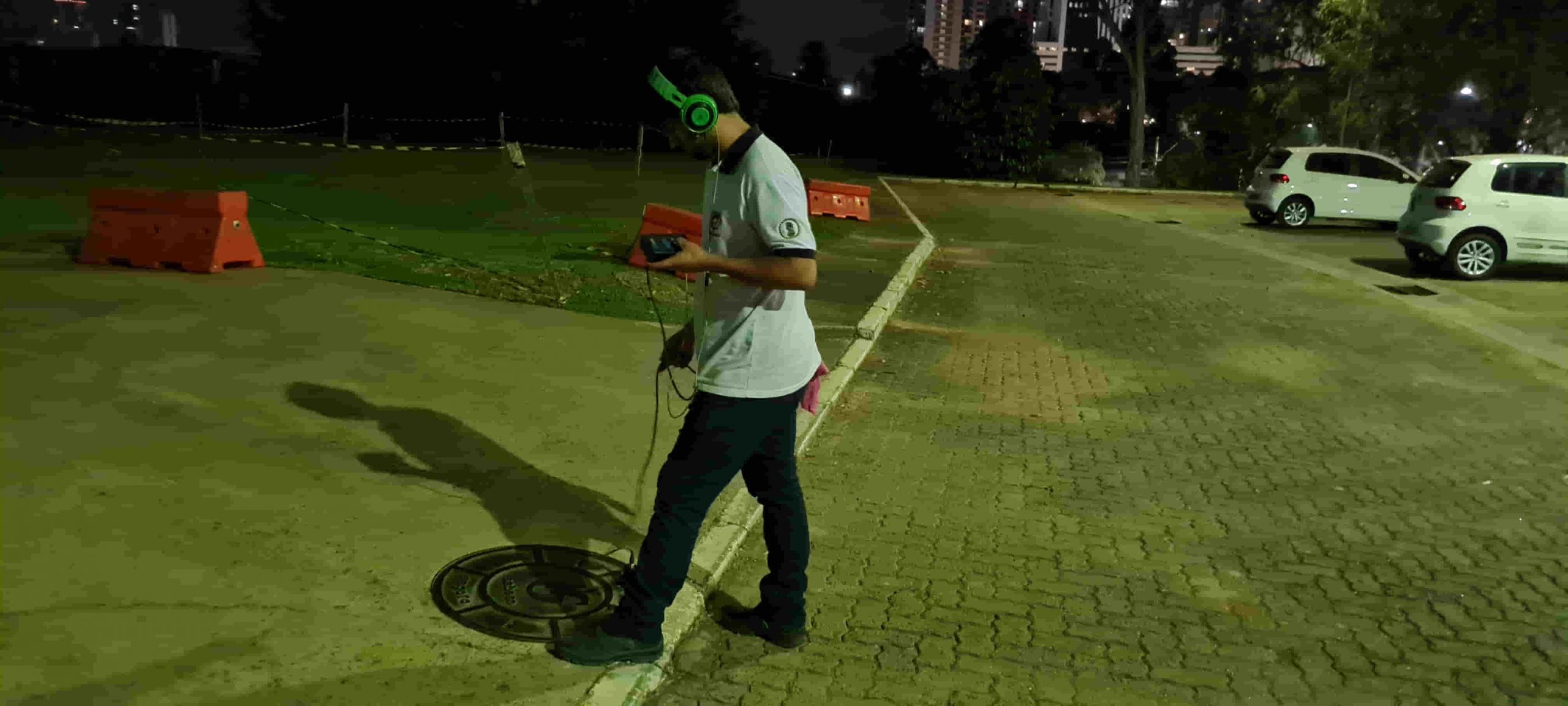

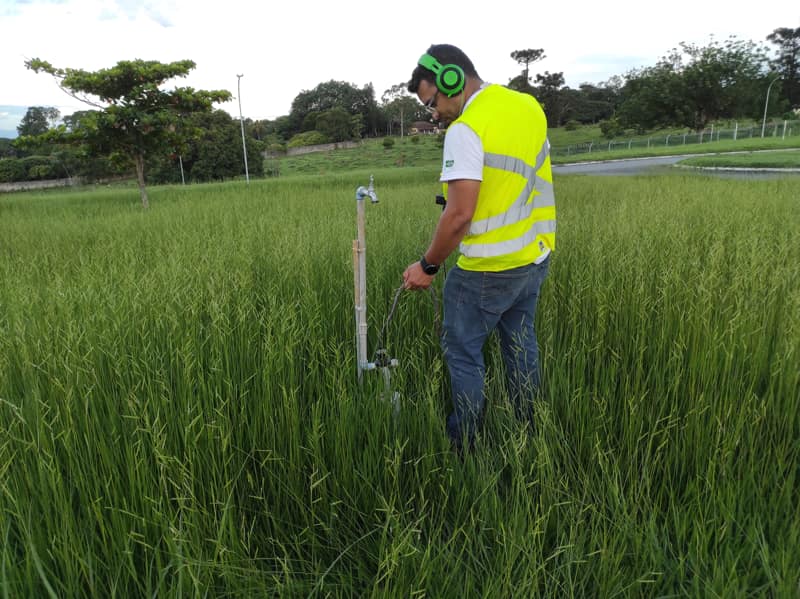

2.1 – Geofone: Um Importante Aliado no Caça Vazamento em Indústria

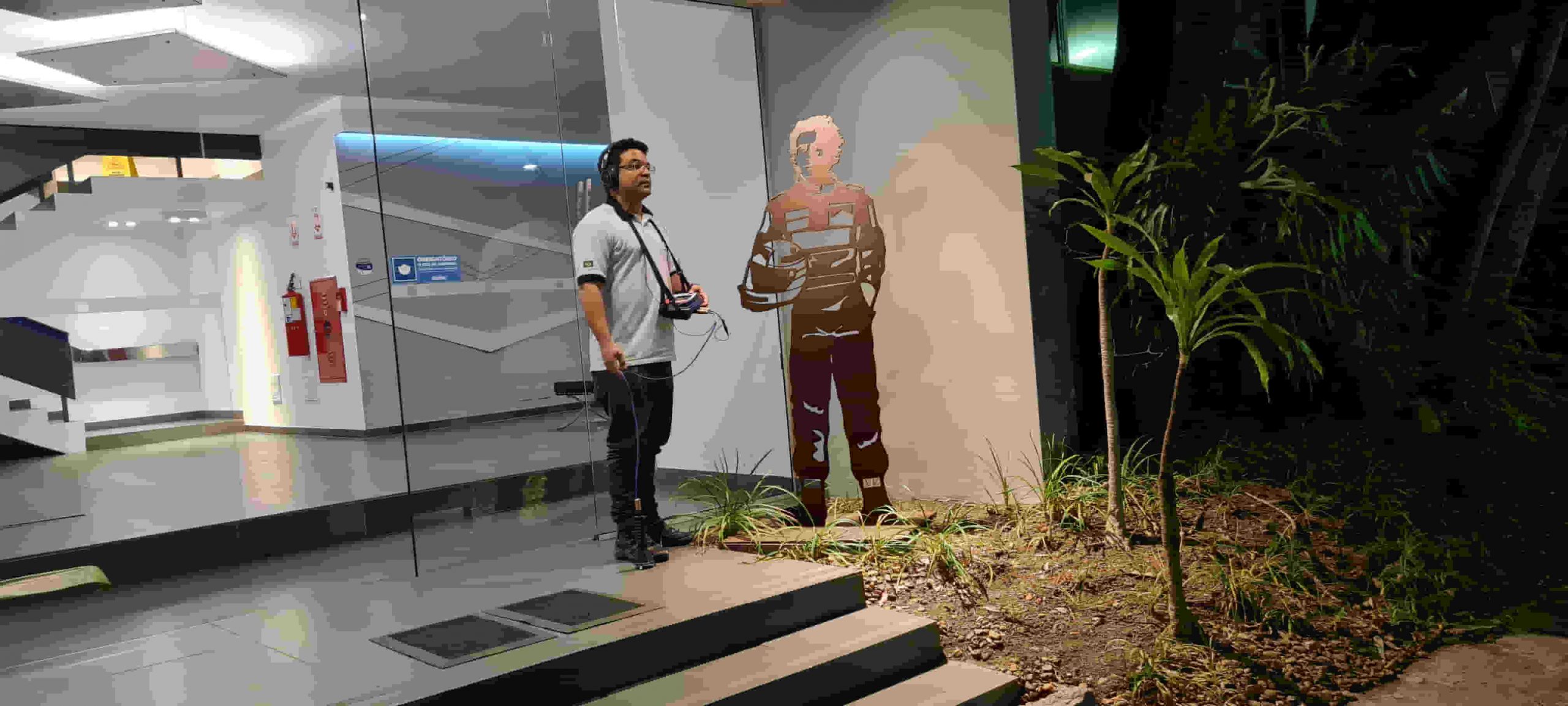

Instrumentos de alta performance, desenvolvidos para efetuarem a amplificação de ruídos gerados por vazamentos em tubulações de água, gás, esgoto e combate a incêndio. Todos contém circuitos dedicados com softwares embarcados, que tem o propósito de filtrar as ondas sonoras para facilitar tanto a identificação do vazamento pelas características conhecidas, quanto encontrar o local exato ou aproximado. Alguns instrumentos ainda plotam gráficos para facilitar a identificação do ponto com maior nível do ruído. Seguem geofones de alta performance:

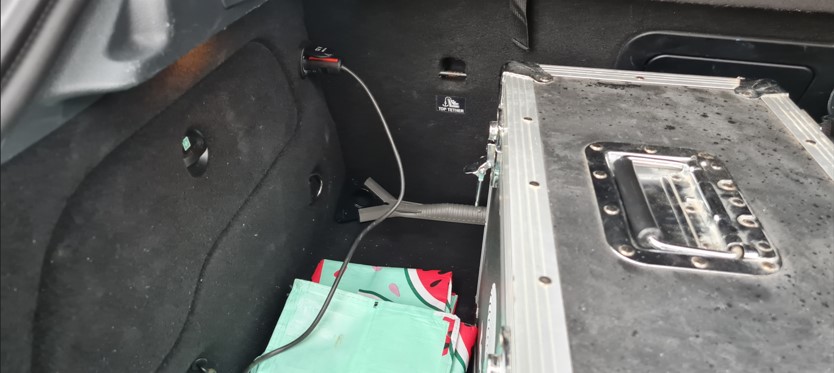

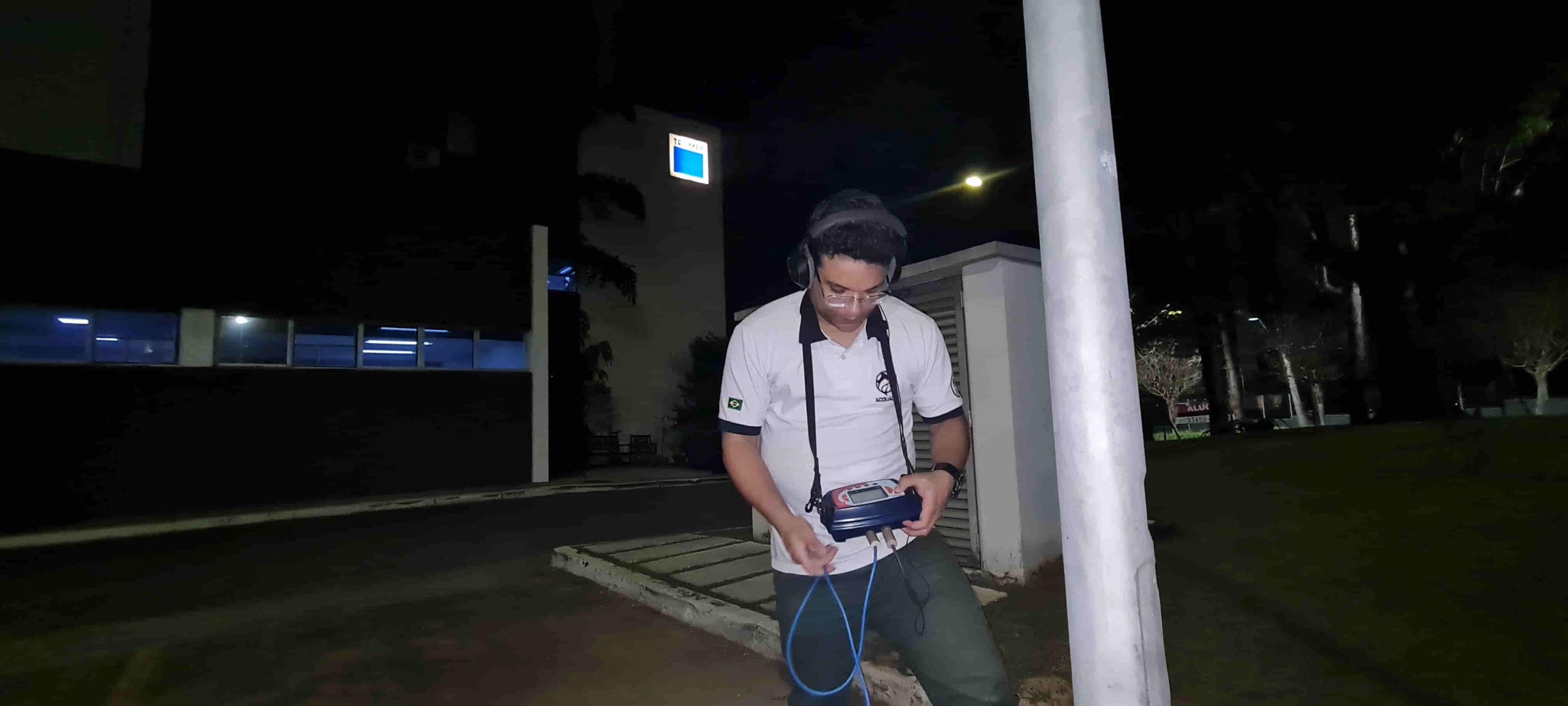

2.2- Correlacionador de Ruídos: Do Modelo Matemático a Inspeção de Vazamentos em Indústrias com Grandes Extensões de Tubulações Hidráulicas com Vazamentos

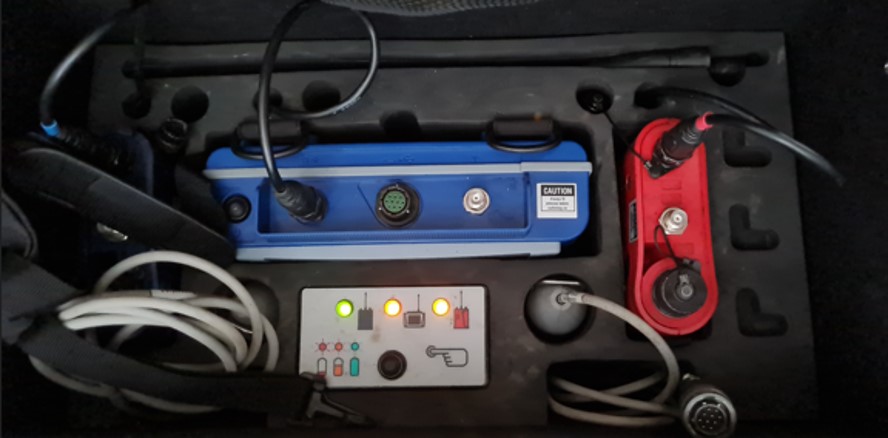

Instrumentos desenvolvidos para a inspeção de vazamentos de tubulações enterradas de grandes áreas, que indica a região aproximada aonde está o vazamento. Ele é composto de dois sensores captadores de ruídos A e B, que são acoplados em pontos distantes sobre a tubulação, registros de gaveta ou hidrantes, com isso fazer a coleta dos ruídos, efetuar a correlação entre os pontos A e B pela central processadora e fornecer a distância da região do vazamento com baixa margem de erro.
- Gutermann (Alemanha);
- Sewerin (Alemanha);
- Palmer HWM (Inglaterra).

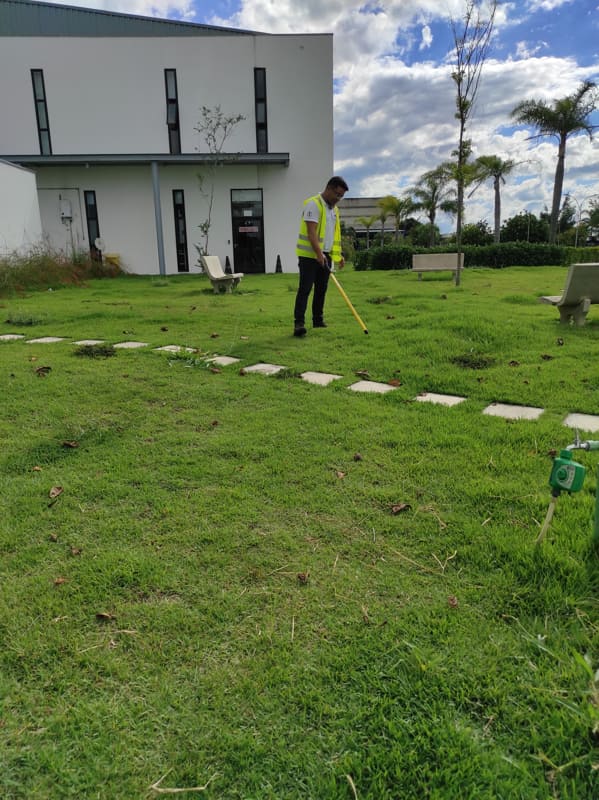

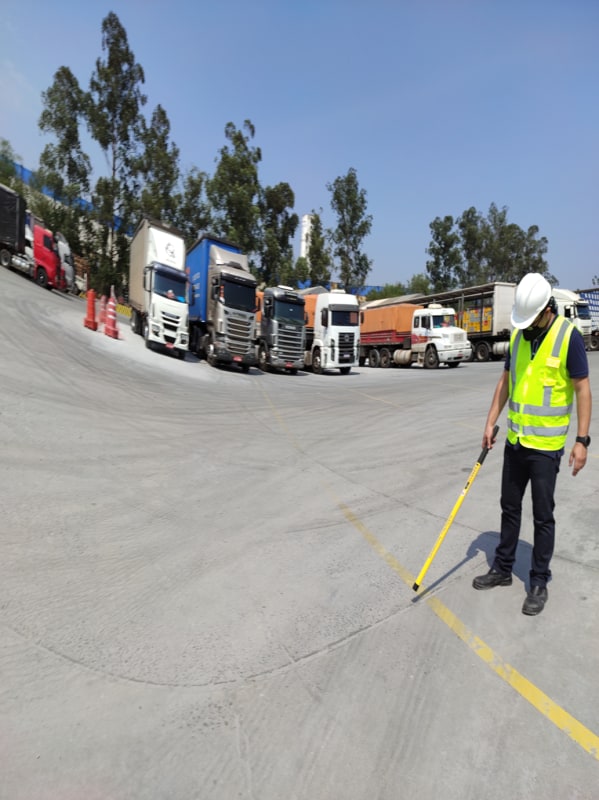

2.3- Detector Profundo de Massa Metálica: Vazamentos em Tubulações Ferrosas
Equipamento desenvolvido para detectar tanto tubulações e conexões fabricadas com metais ferrosos, aço carbono, aço forjado, aço inóx e aço galvanizado assim como qualquer outro objeto fabricado com a liga de metais ferrosos. É possível mapear qualquer tubulação ferrosa com ótima margem de segurança em aproximadamente 3 metros de profundicade. Suporta até 70 metros abaixo d’água.
- Subsurface (EUA).

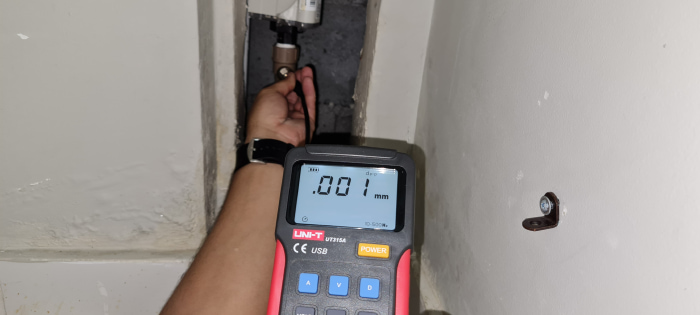

2.4- Analisador de Vibrações Mecânicas: E a Importância da Ressonância

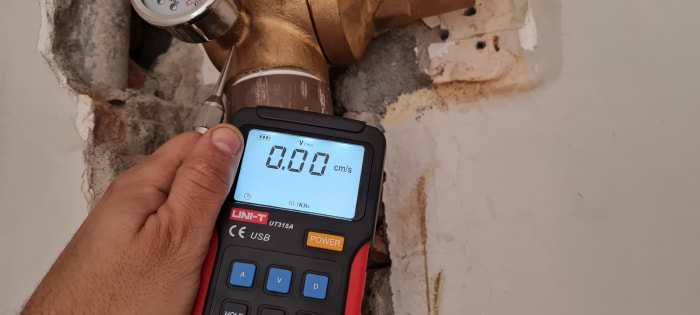

Excelente instrumento para auxiliar nos ensaios e estudos durante o caça vazamento industrial. O analisador de vibrações é muito utilizado na avaliação de vibrações mecânicas em válvulas redutoras de ar, válvulas de retenção, registros de gaveta, motobombas de recalque e muito mais.
Antes de mais nada para iniciarmos a explicação sobre ressonância, é importante fazermos uma pequena introdução para melhorar o entendimento. A principal grandeza que falaremos é a frequência. A frequência é uma grandeza física que é relacionada a movimentos de característica ondulatória, que indica o número de oscilações ou ciclos por unidade de tempo. O tempo necessário para executar uma determinada oscinação é o período T=1/f.
Ainda existe a frequência natural, que é um termo muito utilizado para entendermos o comportamento da ressonância.
Por exemplo, quando alguém deixa uma chave de grifo cair no chão logo percebemos que o som tem a característica da queda de algo de metal. Portanto em hipótese nenhuma confundiríamos com o som gerado pela queda da chave de grifo com o som de um bumbo ou tambor. O motivo principal, é que dois objetos tem comportamentos de vibração diferentes quando se colidem. Qualquer objeto que tem a formação de elementos elásticos, quando sofre um processo de perturbação vibrará com o seu próprio conjunto de frequências particulares, e ao se somarem formam o seu próprio som. Esse comportamento da geração do som é chamada de frequência natural. Portanto a frequência natural de qualquer objeto, depende dos fatores como a elasticidade e o seu formato.
Agora podemos falar de ressonância.
Quando há uma frequência de vibração forçada ou estimulada em qualquer objeto e essa se iguala a frequência natural, ocorre um grande aumento da amplitude. Esse fenômeno é denominado Ressoância. Ressonância tem o significado de ressoar ou mesmo soar repetidamente.
Um exemplo clássico e ótimo para efeito de comparação e avaliação é o balanço de criança. Ao empurrarmos o balanço e por menor que seja a força aplicada sobre ele, é capaz de produzir grandes amplitudes. Ou seja, com pequenos empurrões e com pouca força é possível manter o balanço em seu máximo ciclo/altura.
Existem outros exemplos de grandes pontes, estruturas ou arquibancadas ruirem ou colapsarem pelo simples fato da estimulação de impulsos sequenciados em ritmos com a sua frequência natural.
Já tivemos alguns eventos que o causador principal de quebras recorrentes em tubulações e conexões, e que geraram vazamentos ter sido a ressonância. Podemos citar; motobombas de recalque, bombas jockey, motores a combustão Oto/Diesel, lavadoras e secadoras de roupa, entre outros.
- Uni-T – (Coréia do Sul).

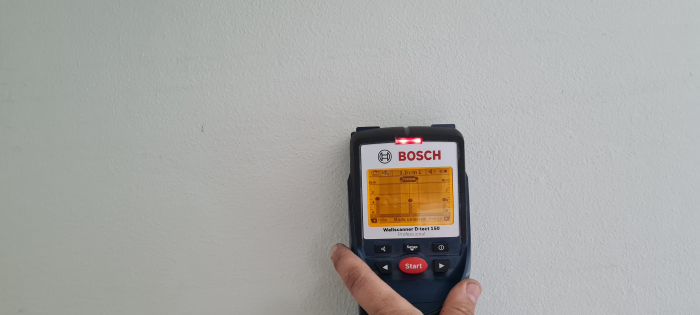

2.5- Pacômetro: Mapeador de Tubulações
Equipamento desenvolvido para mapear tubulações em paredes e pisos. É fornecido a profundidade das tubulações, sua posição, se é metálico ou não metálico e se está ou não energizado.
- Bosch (Alemanha).

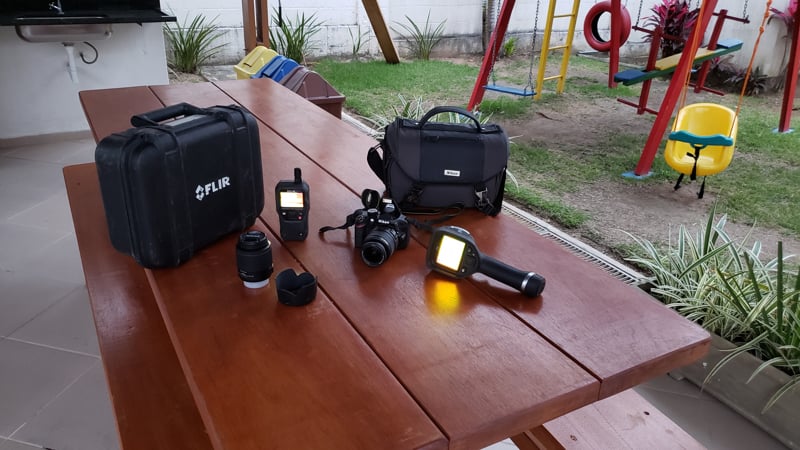

2.6- Câmera Termográfica: Termograma em Alta Definição

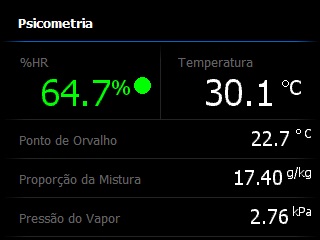

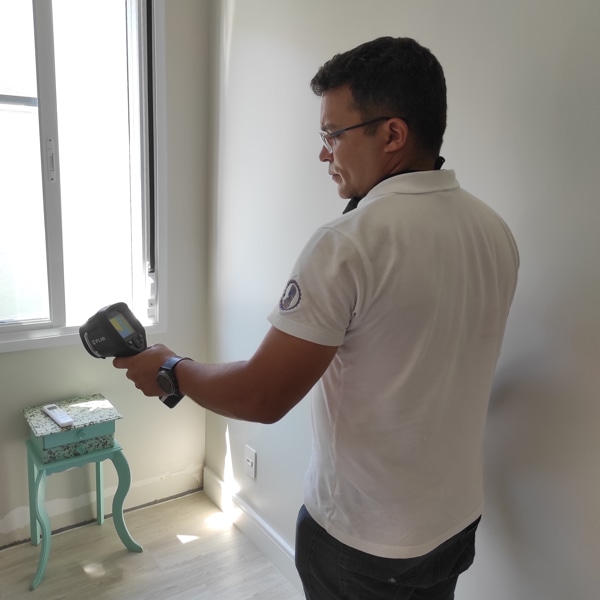

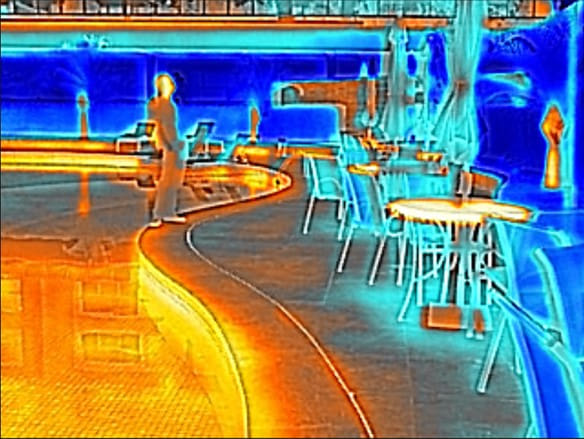

Câmera desenvolvida para efetuar fotografias e termogramas do espectro infravermelho. Equipamento que ajuda a avaliar pontos com formação e acúmulo de umidade pela troca do calor. A inspeção termográfica pode ser ativa (com troca de calor forçada por técnicas e máquinas externas) ou passiva (inspeção efetuada somente com a câmera).
- Flir (Suécia).

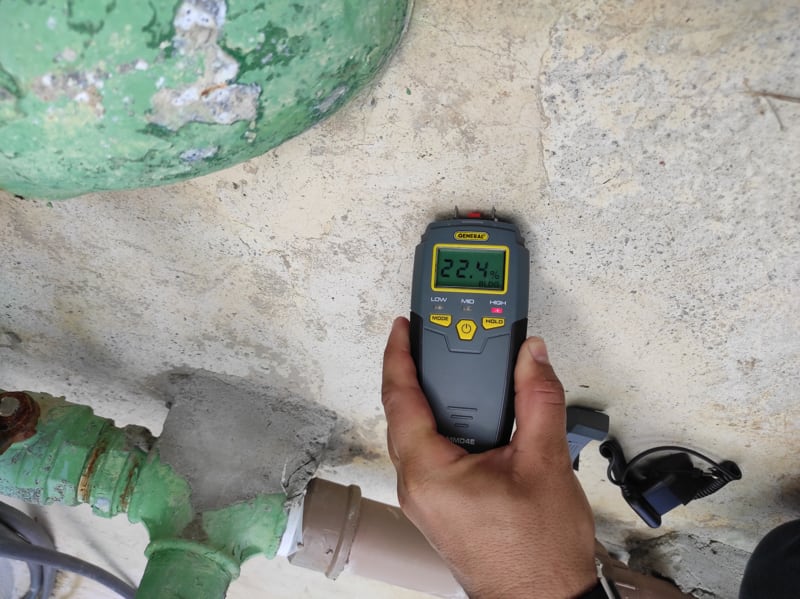

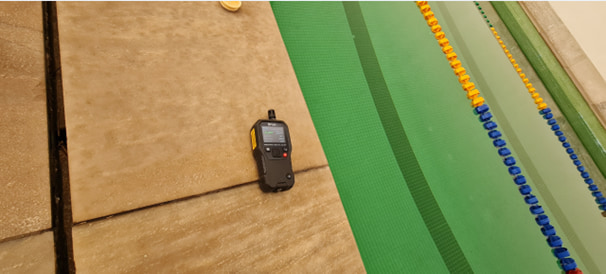

2.7- Mapeador de Umidade: Teste de Hipótese

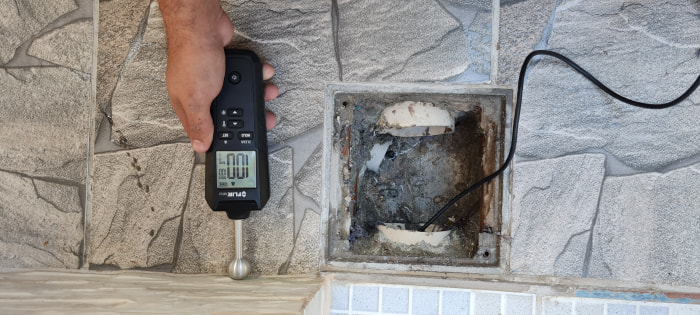

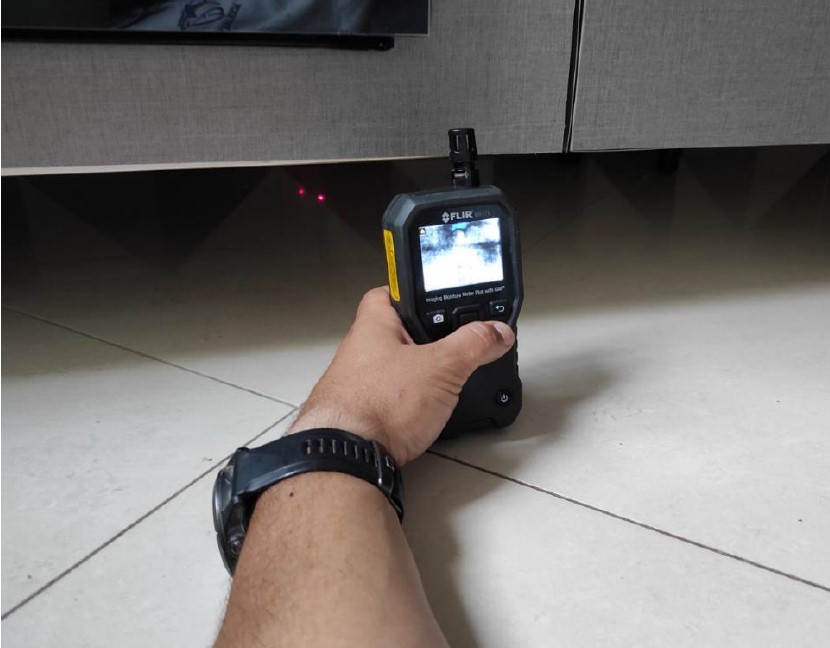

Instrumentos desenvolvidos para detectar se determinada área está com umidade. Podem ser mapeadas profundidades, baixas, médias ou altas.
- Unit-T (Coréa do Sul);
- Bosch (Alemanha);
- Flir (Suécia);
- General (USA).

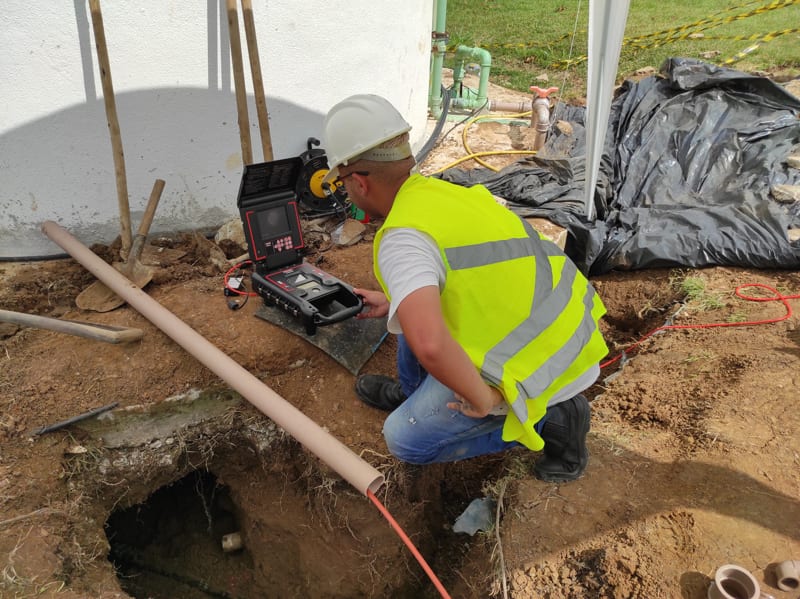

2.8- Buroscópio de Vídeo Inspeção Tubular de 100m

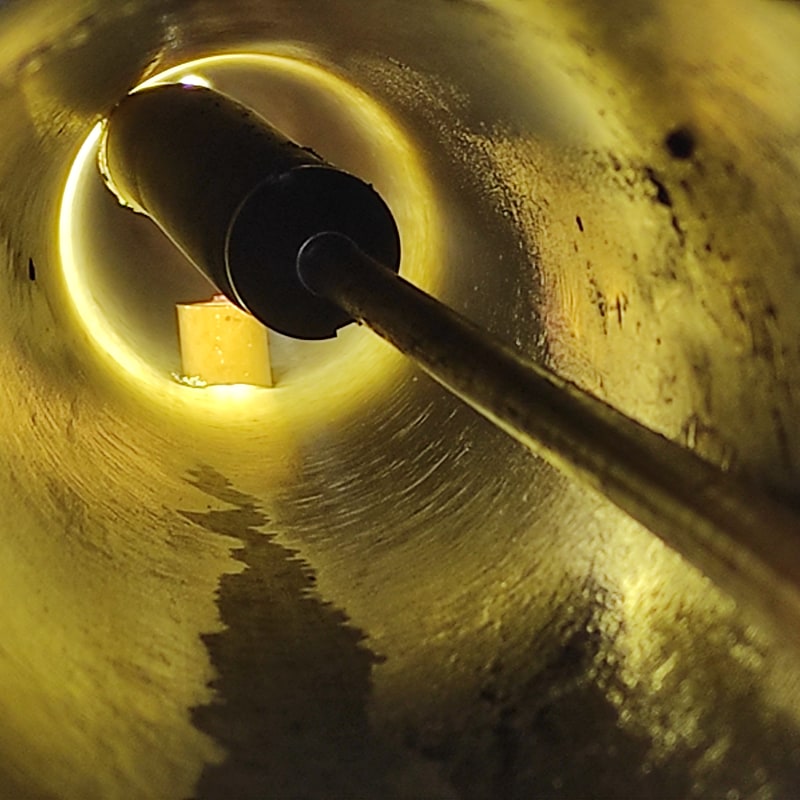

O buroscópio foi desenvolvido para efetuar uma fimagem interna da tubulação com o objetivo de avaliar a integridade da tubulação, assim também qualquer inconformidade como; deslocamento da tubulação e conexão, quebras, afundamento, amassamento tubular devido a solapamento e movimentação de terra, furos, entre outros. Câmera produzida em aço inóx maternsítico, com lente safirada, blindagem contra água, umidade e infiltração.
- RidGid (EUA).

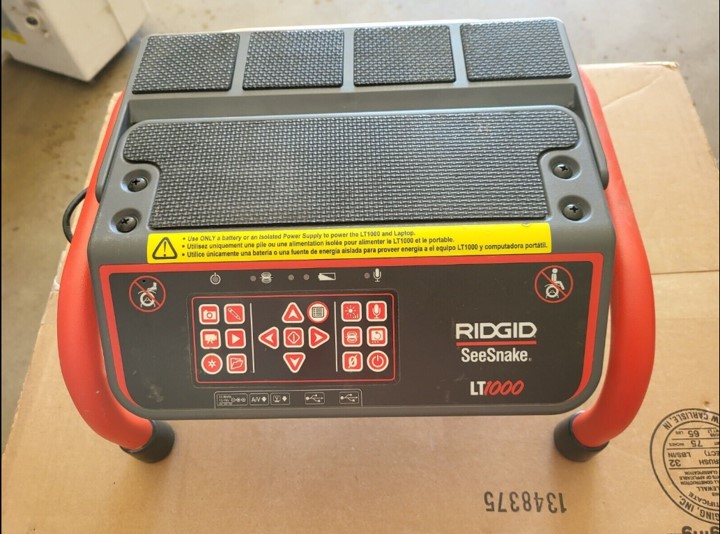

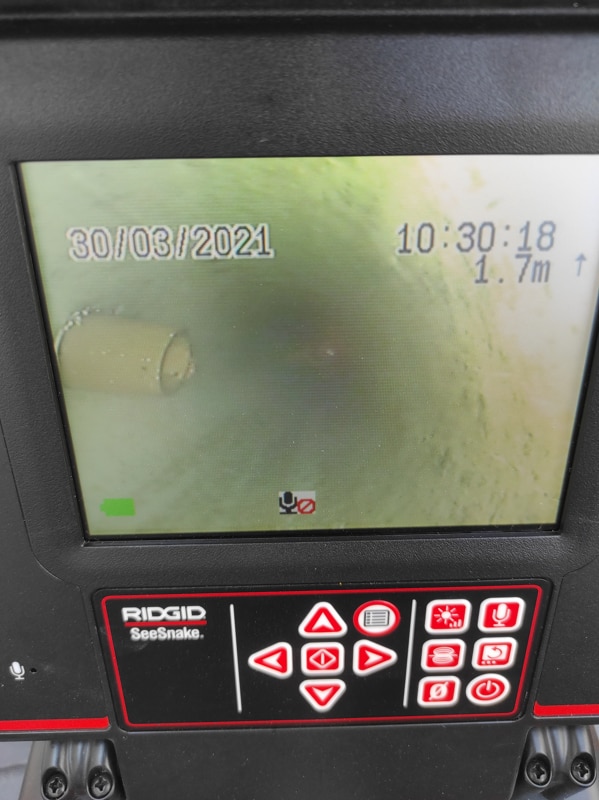

2.9- Controle e Gerenciamento de Vídeos (Boroscópio)

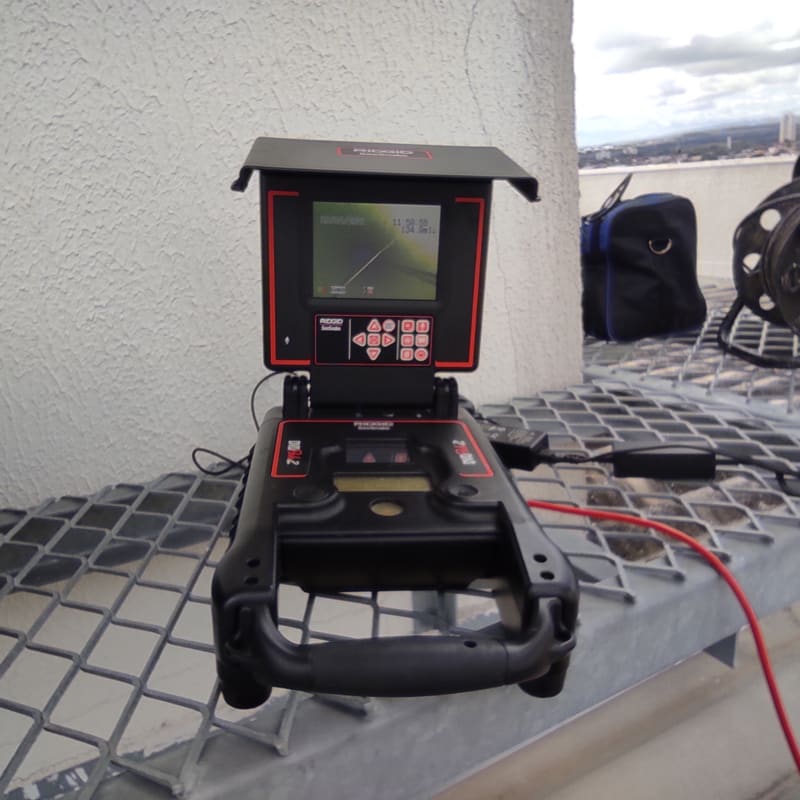

Equipamento que é interligado ao carretel com cabo com extensão de 100 metros, que controla a distândia percorrida, gerencia o acionamento da emissão da rádio frequência de 512 hertz, altera os níveis de intensidade do brilho da iluminação da cabeça da câmera e efetua a gravação com todos os parâmetros.
- RidGid (USA).
CONTROLADOR DE VÍDEO INSPEÇÃO TUBULAR

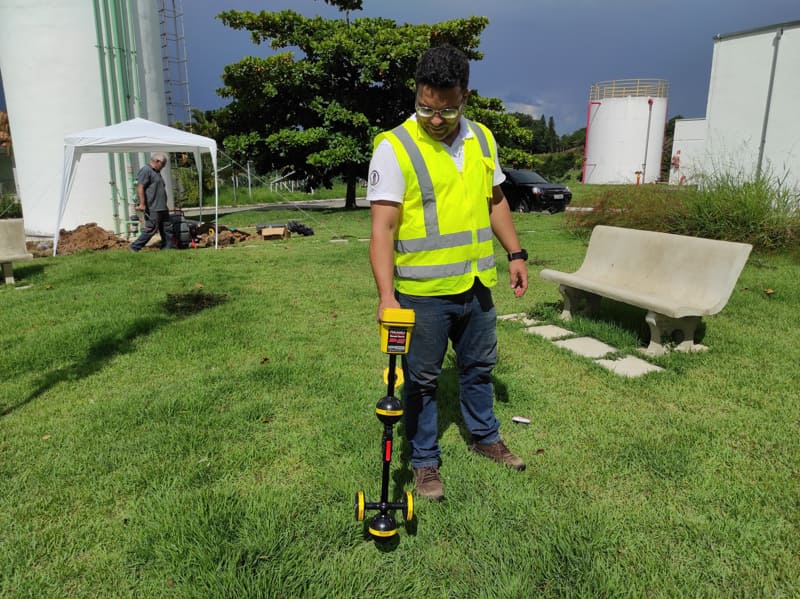

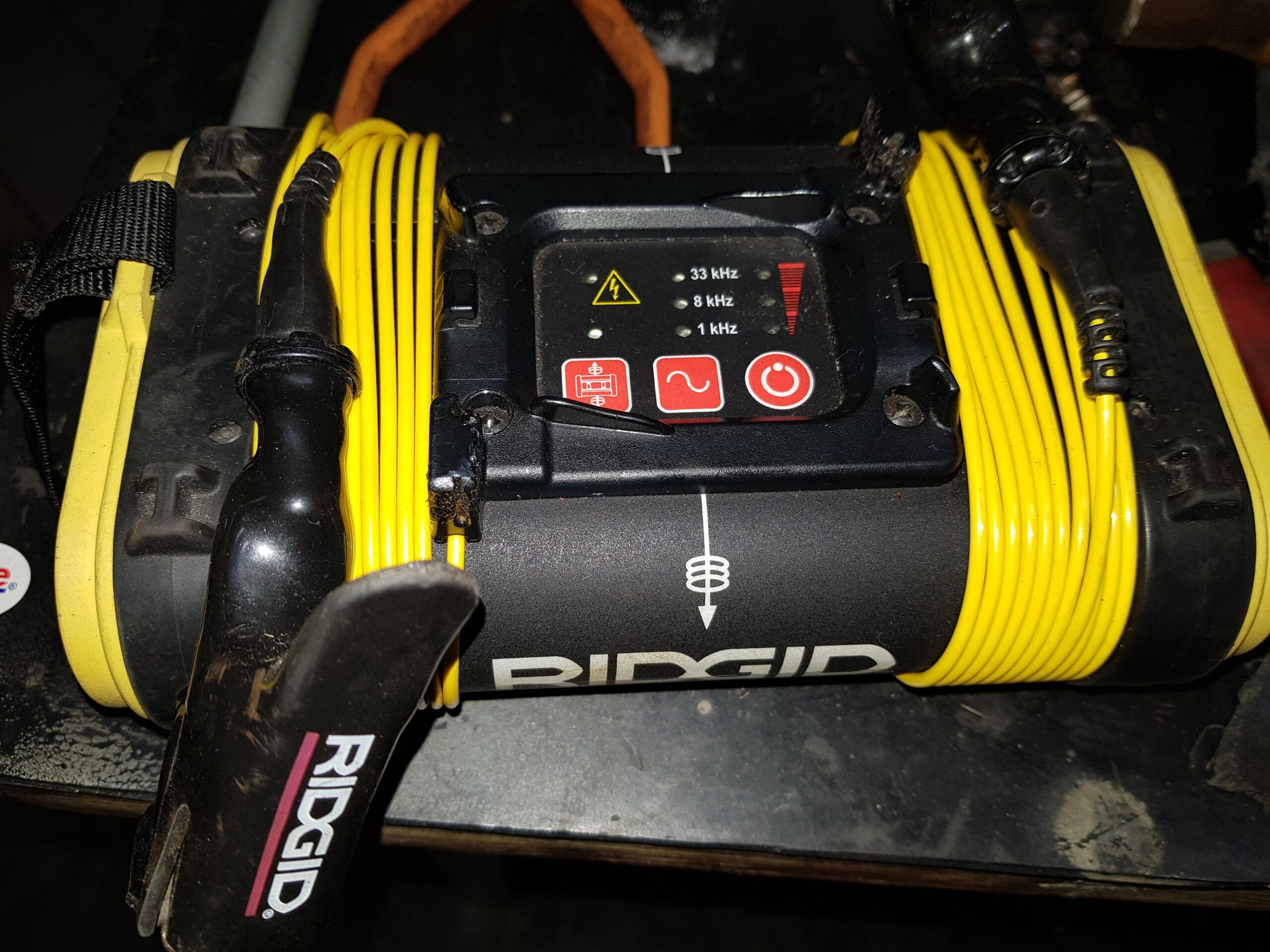

2.10- Geolocalizador: É Importante Filmar, mas o Principal é Saber o Local Exato e Profundidade da Inconformidade

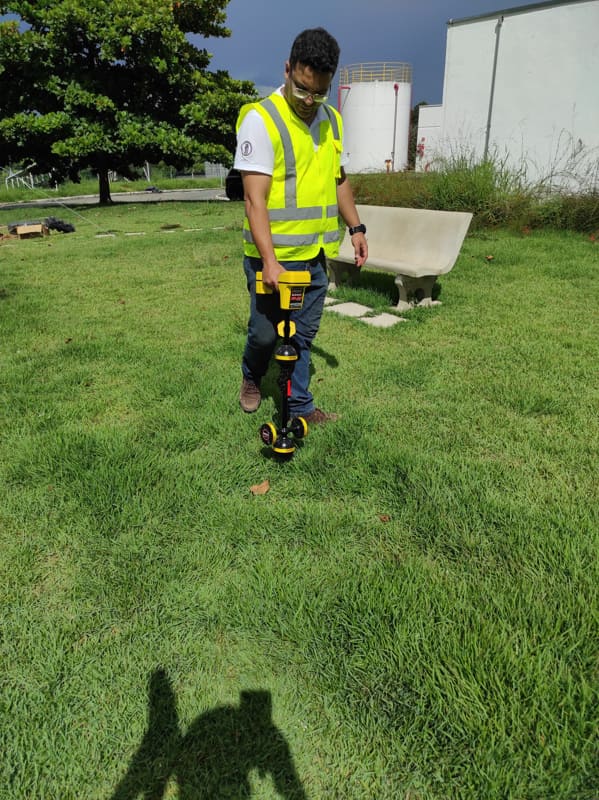

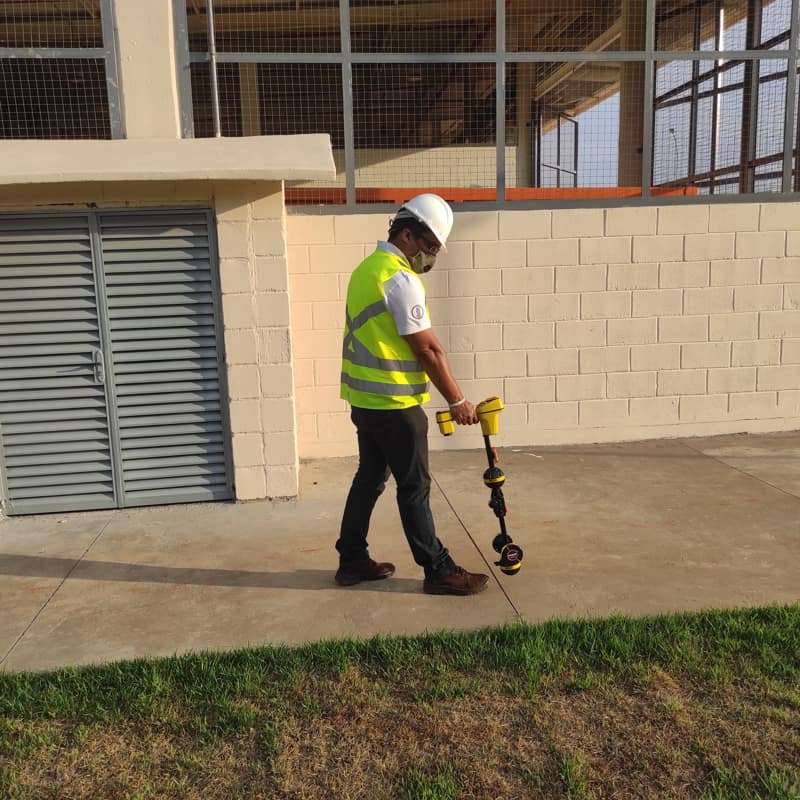

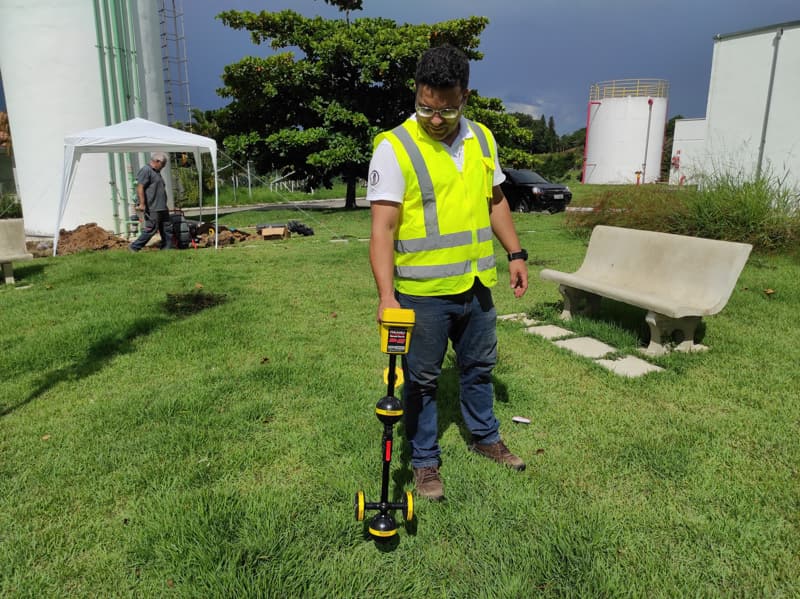

Localizador da cabeça da câmera ou do robo de vídeo inspeção com o fornecimento dos parâmetros de profundidade, sinal, ângulo de inclinação da origem e ponto exato para quebra.
Este equipamento utiliza os polos Norte e Sul e também a linha do Equador da terra para fazer a interpolação através de seu software embarcado e modelo matemático a interpolação para nos informar o ponto exato da cabeça da câmera e também a profundidade com margem de erro milimétrica.
- RidGid (USA).
2.11- Robô de Vídeo Inspeção de 100m: Fabricados para Locais com Diâmetros Maiores e com Intempéries
Robô com blindagem e proteção contra água e umidade, desenvolvido para a execução de vídeo inspeção em tubulações, galerias e espaços confinado.
- Acqualy (Brasil).
2.12- Detecção de Vazamento com Detector de Gás Hélio e Avaliação de PressãoManômetros de Alta e Baixa Pressão

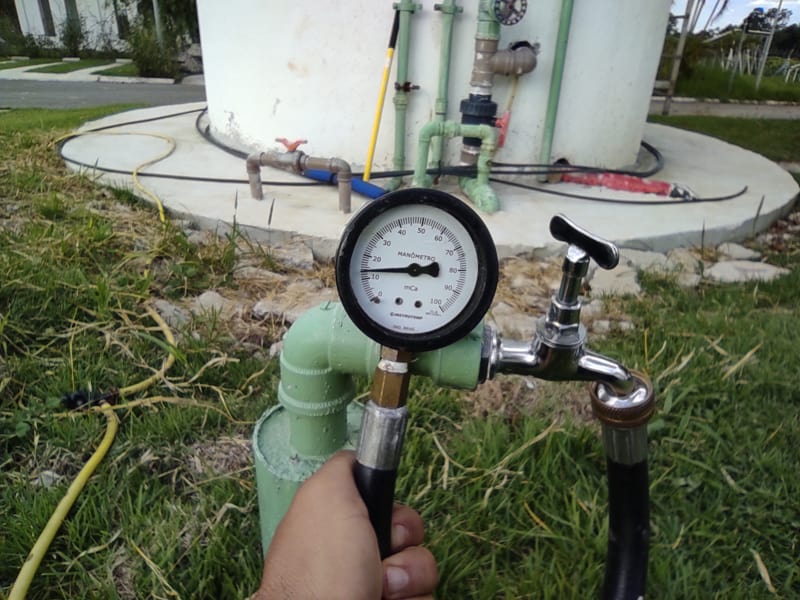

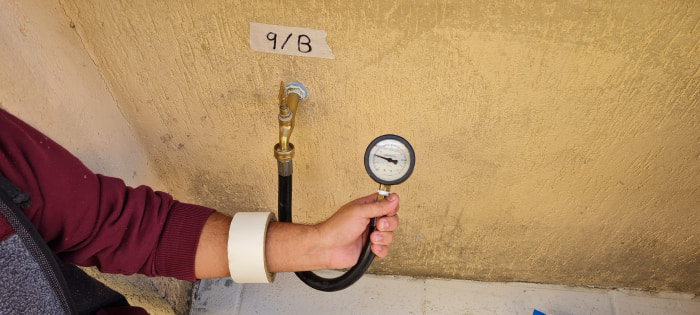

Os manômetros foram desenvolvidos para efetuarem as leituras de pressão dos locais desejados sejam eles, gás, água ou qualquer outro fluído.
- Mitutoyo (Japão);
- Emmeti (Itália).
Abaixo o detector de gases inflamáveis e gases inertes (não inflamáveis). É muito utilizado para nortear o caça vazamento de água e gás em locais complexos e profundos com a injeção de pequenos volumes de gás Hélio.
2.13- Medição da vazão de água com ultrassom
Durante o processo de inspeção de caça vazamento, é importante conhecer a vazão e perda de água em pontos distintos. Com o conhecimento da vazão de diversos pontos é possível fazer a correlação e testes de hipóteses para complementar o estudo e assim melhorar a performance da prestação dos serviços.
A vantagem de utilizar medidores de vazão de ultrassom com sensores de emissão e recepção é ter o controle da vazão, sem executar nenhum corte, furação ou instalação de qualquer conexão hidráulica para instalar medidores que utilizam a água para movimentar os componentes eletromecânicos, ou seja efetuar medições sem o contato físico e direto com a água.
É possível fazer o controle da vazão de qualquer fluído e também de qualquer tipo de material da tubulação, com ou sem pintura, revestimentos ou multicamadas. Podemos fazer medições em tubulações com diâmetros de 20mm a 6000mm com baixa margem de erro.
3- Dicas: Caça Vazamento Industrial
São inúmeros fatores que podemos citar que constantemente afetam as indústrias. Dentre eles, o que mais percebemos conforme os nossos indicadores é a falta de manutenção preventiva e a falta de controle e de segurança contra o aumento de pressões da água da rua, que é fornecida pela companhia de saneamento do município.
As malhas hidráulicas que mais são afetadas são:
- Linha de combate a incêndio (caça vazamento em linha de combate a incêndio);
- Torneiras de jardim;
- Processo produtivo;
- Alimentação da água feito pelos reservatórios suspensos, embora tenham sempre a mesma pressão ainda existem problemas de vazamentos em banheiros, cozinhas, lanchonetes, restaurantes, lavabos, mictórios, bebedouros.
4- Observações: Caça Vazamento em Indústria
A principal observação para a evitar transtornos com contas de água devido a vazamentos é investir no controle do consumo com indicadores. Também é pertinente efetuar anotação de períodos que foram consumidos em excesso, seja devido a treinamento, aumento da produção no processo produtivo, periodicidade de avaliação do consumo com todos os pontos de água fechados (inclusive as bóias dos reservatórios), para não perderem tempo com os pontos fora da curva.
Contudo além das boas práticas citadas no parágrafo anterior, é pertinente lembrarmos dos ítens que também são grandes vilões no alto consumo de água e desperdícios:
- Mecanismos de descarga;
- Problemas em válvulas de retenção em reservatórios e cisternas com o nível abaixo do solo;
- Válvulas de retenção com problemas de mau fechamento;
- Sistemas de alívio de altas pressões, sejam no processo produtivo ou em sistemas de combate a incêndio;
- Válvulas de retenção em motobombas de recalque;
- Problemas em bóias e perda de água pelo extravasor (ladrão);
- Problemas em sistemas de automação.
5- Recomendações: Caça Vazamento Industrial
Recomendamos sempre contratar empresas com boas referências no mercado, responsáveis e idôneas. Para minimizar os riscos indesejados durante as contratações dos serviços de caça vazamento industrial é importante avaliar os itens abaixo:
- Obtenção do CND (Certidão de Negativo de Débitos – Federal, Estadual e Municipal);
- Funcionários devidamente registrados;
- Atestado de saúde ocupacional em dia (anual);
- Lista de EPI (Equipamentos de Proteção Individual);
- Presença de um engenheiro responsável, com registro junto ao CREA em dia, durante a inspeção e manipulação de máquinas, registros, entre outros;
- Emissão de um laudo com todas as fases do processo, croquis, análise de nexo causal, efetuado por um engenheiro com habilidade e com os seus registros em dia;
- Avaliação de referências com bons comentários na plataforma de maior busca mundial Google / Google Maps.
- Lista dos equipamentos com o número da peça e número de série;
- Registros de aferição dos manômetros e outros equipamentos de medição;
- Emissão de anotação de responsabilidade técnica junto ao CREA (principamente para a prestação dos serviços de caça vazamento de gases inflamáveis, linha de combate a incêndio e também pode ser emitido para os serviços de caça vazamento de água, umidade e infiltração);
- Asservos técnicos junto ao CREA ou fornecido pelas industrías.
Para mais informações sobre a Acqualy Soluções acessem abaixo:
Agradecemos pela leitura deste post e em breve teremos mais materiais! Fiquem a vontade em fazer comentários. Desejamos muito sucesso a todos!
Eng. Adriano Vilas Boas
